在基于模型的测试过程中，处理包含 Data Store Memory（DSM）模块（特别是在 Stateflow Chart 子系统中）的模型时，工程师常面临以下挑战：
- 测试时难以灵活调整 DSM变量的值，尤其是stateflow chart中的此类型变量
- 测试对象中孤立元素处理繁琐
针对以上问题，MQTester新增了可以记录测试对象中使用的Data Store Memory变量的功能。
该功能可以记录、修改和分析模型运行中的关键DSM信号，显著提升复杂系统测试与调试效率。
灵活功能配置
通过设置 MQTester_GUIcommonProper 文件中的参数 PropGUIDefault.testbed.DSMemoryLog，可选择不同的模式，满足多样化测试需求：
0: 禁用 Data Store Memory 记录功能;
1: 记录全部 —— 记录测试对象中所有Data Store Memory 信号(全选);
2: 聚焦 Chart —— 记录测试对象中位于 Stateflow Chart 内部的所有 Data Store Memory 信号;
3: 自定义选择 —— 弹出选择窗口，供用户自由勾选需要记录的特定 Data Store Memory信号。

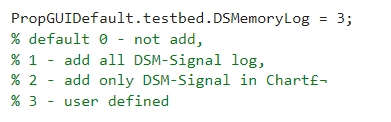

图1 功能具体设置
具体操作说明
记录与生成变量 (Data Store Memory或变量)
MQTester自动计算测试对象（所选子系统）中可以记录信号的Data Store Memory模块或者变量。
在生成测试环境过程中，系统将自动弹出“设置记录信号”窗口，可以选择需要记录的信号，MQTester将为所选信号设置相应属性或者根据需要在Base Workspace中自动生成对应Simulink.Signal变量并设置其属性，便于后续在测试中进行修改和参数化。
注意：若Data Store Write模块关联的是Bus信号，则无法被记录。

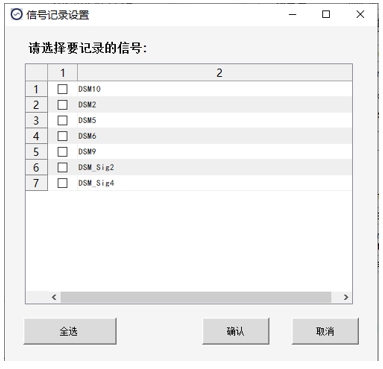

图2 “信号记录设置”窗口
设置了信号记录属性的Data Store Memory 模块及变量所使用的信号名称直接体现在测试用例中，支持直接进行期望值赋值或者对测试对象中没有Data Store Write模块的信号直接赋值，解决DSM信号难调试及评估的问题。
注意（信号名称）：
- 对于矢量信号，所使用的信号名与Data Store Memory 有所不同，需要为矢量中的每个元素分配信号名;
- 需要增加Simulink.Signal变量的Data Store模块,如果同名的变量已经存在，则会将所需的Simulink.Signal变量及其对应的Data Store模块的名字修改为新名字。

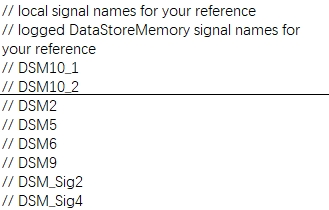

图3 信号直接显示在测试用例中
示例说明：此演示模型中DSM10模块是二维Vector变量，在测试用例中用DSM10_1、DSM10_2表示。

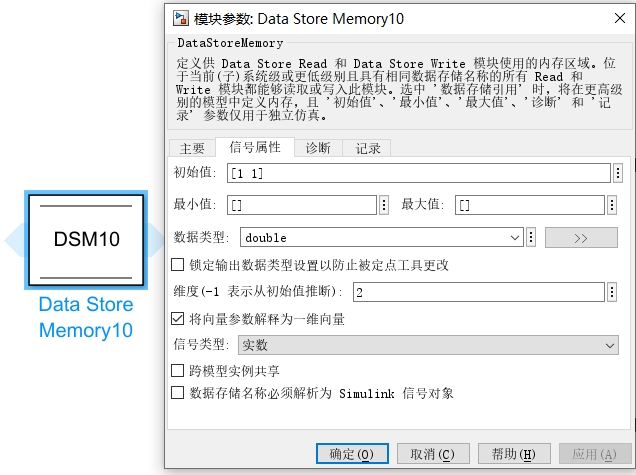

图4 DSM10模块参数说明
记录在Base Workspace 中的 Simulink.Signal 变量，若其属性值（如数据类型、值等）与原始模型中的定义不一致，可能在重新生成测试环境时引发冲突报错。

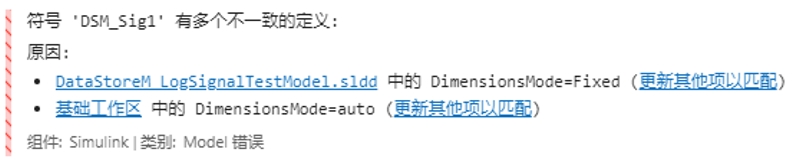

图5 引发冲突报错
为此，MQTester增加了帮助菜单栏下的“删除BsWs中冗余变量” 命令,此命令会删除记录在Base Workspace 中的与SLDD所包含的同名变量，解决冲突问题。
图6 “删除BsWs中冗余变量” 命令
智能处理信号 (针对 Data Store Read)
当测试对象（所选子系统）中仅存在 Data Store Read 模块，且其对应的 Data Store Memory 模块位于父级（上层）系统时：
MQTester会在测试环境目录
（…/MQTTestData/additionalDataStoreMW）下自动生成相应的Data Store Write模块，此时Data Store Read被视为输入信号，可以任意改变其值，无需进行额外记录。

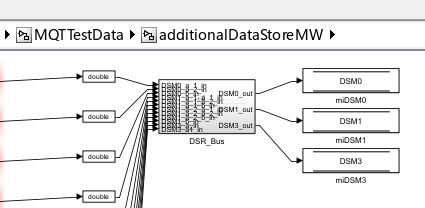

图7 测试环境中自动生成对应模块
当选择整个模型作为测试对象时：
作为输入信号的Data Store Read模块所对应的Data Store Memory模块会被删除，避免与产生的作为全局变量的Simulink.signal变量的属性冲突。

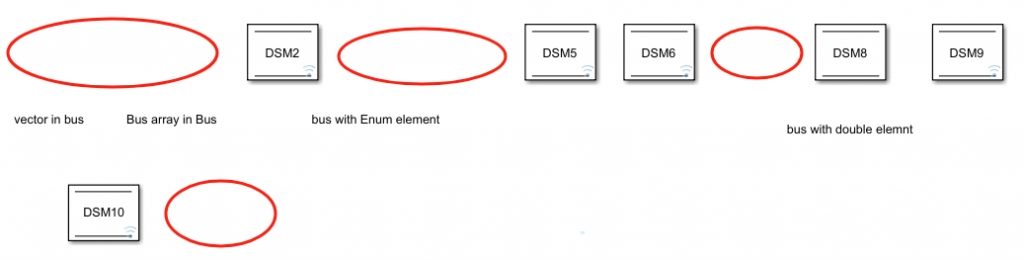

图8 红圈标识对应被删除的DSM模块
深度支持 Stateflow Chart
Stateflow 中的变量会按照相同的方法进行处理，MQT会自动分析chart中是否包含DSM变量的赋值语句，从而决定是添加输入信号还是将DSM列入可记录的信号列表中。
在测试对象Chart中，MQTester自动分析其包含的DSM 变量赋值语句，智能判定信号方向：
- DSM3、DSM7、DSM_Sig3、DSM11自动作为输入信号添加。
- DSM8、DSM9、DSM_Sig4由MQT自动将其列入可记录的信号列表中，其中DSM8是Bus信号，无法被记录。

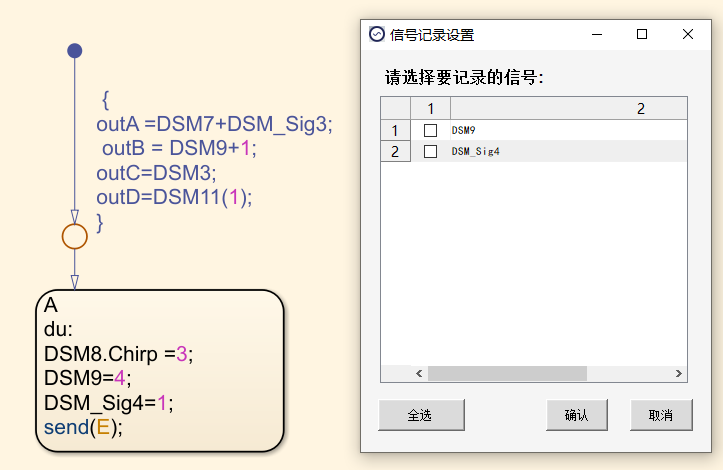

图9 Stateflow中自动记录DSM信号
MQT通过直接记录 Stateflow 内部的中间变量，可以实时监控修改关键变量，无需追溯至上层系统的输出信号，从而加速故障定位，提高测试效率。
借助MQTester记录测试对象中使用的Data Store Memory变量的功能旨在高效记录和分析模型在运行过程中的信号数据，简化了数据收集和修改的过程，尤其适用于复杂系统的仿真测试，能有效辅助工程师：
- 深入理解模型行为逻辑
- 快速定位并排查运行故障
- 全面提升模型调试效率与性能分析能力
